タンガロイ
BallFinishNoseに3次元曲面仕上げ用拡充
タンガロイは、3次元曲面や複雑形状の仕上げ加工用刃先交換式エンドミルBallFinishNose(ボール・フィニッシュ・ノーズ)シリーズに、さらに高能率な仕上げ加工を可能にする「バレルタイプインサート」を拡充し、発売を開始した。

BallFinishNoseは、金型の意匠面や、航空機部品等の複雑な形状の仕上げ加工に最適な工具。インサート底面を左右非対称としたクランプ機構を備え、高い刃先位置の繰り返し精度と着座安定性により、優れた仕上げ面品位と安定した長寿命を実現し、好評を得ている。

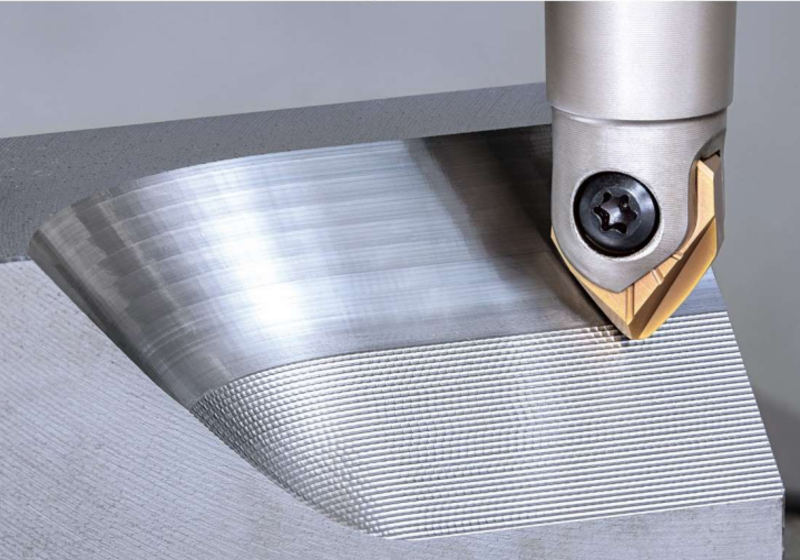

今回、同シリーズに3次元曲面の高能率仕上げ加工用としてバレルタイプインサートを拡充。バレルタイプは樽(バレル)のような大きな曲率半径の円弧切れ刃を有するインサートで、同じ工具径のボールタイプインサートに比べ、切れ刃の曲率半径が大きくなっていることから、ピックフィードを長くしてもパス間の段差(カスプ高さ)が変わらず、その分パス数を減らせるため大幅な加工能率の改善が可能となる。

バレルタイプは、従来のBallFinishNoseシリーズのエンドミルボディと共用できる。
工具径φ12~φ30㎜に対応しており、φ12㎜でバレルタイプはR=30㎜の設定、φ30㎜ではバレルタイプはR=75㎜の設定となる。
従来のBallFinishNoseシリーズ同様、インサート上面に切削油の供給溝を設け、刃先に確実に切削油が供給され安定した長寿命を実現する。

また、バレルタイプには最新の「CH315」材種を設定。極めて高い耐摩耗性を示す最新PVDコーティングと耐欠損性に優れた専用母材との組合せにより、3次元曲面の仕上げ加工において驚異的な長寿命を実現する。
バレルタイプインサート追加により、BallFinishNoseシリーズは、多様な加工形態に対応し、3次元曲面をはじめとする複雑形状の仕上げ加工に幅広く貢献する。

追加アイテムは、計5アイテム。
同社は、初年度7百万円の販売を見込んでいる。

■主な形番、標準価格
ZFCBM120R300-MM CH315 10,900円(税込 11,990円)
ZFCBM200R500-MM CH315 11,900円(税込 13,090円)
ZFCBM300R750-MM CH315 16,700円(税込 18,370円)
